LVDT8Q氣動式位移傳感器
一、LVDT8Q氣動式位移傳感器概述：
差動變壓器式位移傳感器（LVDT）可廣泛應用于航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。
氣動式位移傳感器具有優良的性能,適用于質量控制和計量應用中的高精度、高重復性的測量。測頭采用高硬度的耐磨材料氮化硅陶瓷球,測軸移動部分采用精密導軌。氣動式位移傳感 器外配變送器可輸出標準的直流信號，采用方便的單電源+12～30V DC供電，電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作。輸出信號為標準的可被計算機或PLC使用的0-5V,0-10V，4-20mA或RS485輸出。
二、LVDT8Q氣動式位移傳感器特點：
★外徑Φ8mm筆形氣動式位移傳感器
★探頭為氮化硅陶瓷球，耐磨性好
★測量范圍由0-10MM ,分辯率高，重復性好
★無滑動觸點，使用壽命長
★交流信號電源供電，外配高性能信號解調器
★二線制4-20mA電流輸出，三線制0-5V或0-10V電壓輸出，四線制RS485輸出
三、LVDT8Q氣動式位移傳感器應用領域：
●軸徑跳動檢測 ●紡織機械檢測
●閥門位置檢測與控制 ●輥縫間隙測
●車輛制動裝置磨損測量 ●機器人、精密位移測量
●汽車零件在線檢測 ●機床及工具定位、液壓缸定位
●橋面移位檢測 ●地鐵地道工程防護
四、LVDT8Q氣動式位移傳感器技術參數：
|
位移量程 |
2.5mm,5mm,10mm |
|
輸出信號 |
0～5V, 0～10V,4～20mA，RS485 |
|
分辨率 |
≤0.1μm(更高） 數字式輸出是16bit |
|
線性誤差 |
≤0.1%FS：量程2.5、5mm;≤0.15%FS：量程10mm |
|
重復誤差 |
0.1μm |
|
供電電源 |
+12～30V DC |
|
工作電流 |
電壓輸出型電流＜10mA 二線制4-20mA電流輸出型電流3.8～24mA RS485輸出型電流15～40mA |
|
供電電源 |
+12～30V DC |
|
耐受沖擊 |
250g/11毫秒 |
|
振動允限 |
10g/2KHZ |
|
激勵電壓 |
3Vrms |
|
激勵頻率 |
5KHZ |
|
溫度系數 |
零點≤0.01%/℃ |
|
靈敏度 |
≤0.025%/℃ |
|
工作溫度 |
25℃～+85℃ |

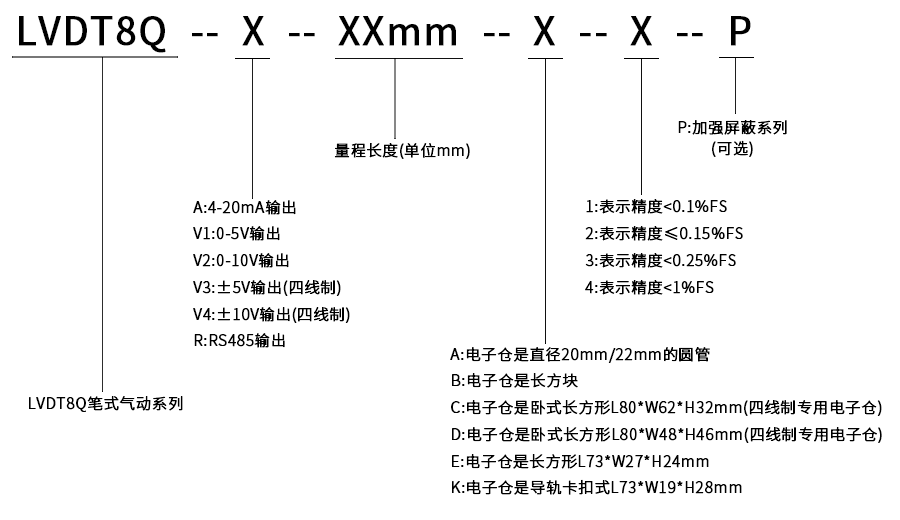

五、LVDT8Q氣動式位移傳感器選型：
六、LVDT8Q氣動式位移傳感器接線方式：
直流穩壓電源輸出電壓值必須在規定的使用范圍內
1.電流信號輸出 電纜線顏色定義：
棕色----供電電源（+） 電流輸入（+）
藍色----供電電源（-） 電流輸出（-）
2.電壓信號輸出 電纜線顏色定義：
棕色---- 供電電源（+）
藍色---- 電壓輸出（+）
黑色---- 供電電源（-）信號輸出（-）
3.數字RS-485信號輸出 電纜線顏色定義：
棕色---供電電源（+）
黑色---供電電源（-）
藍色---信號A
白色---信號B

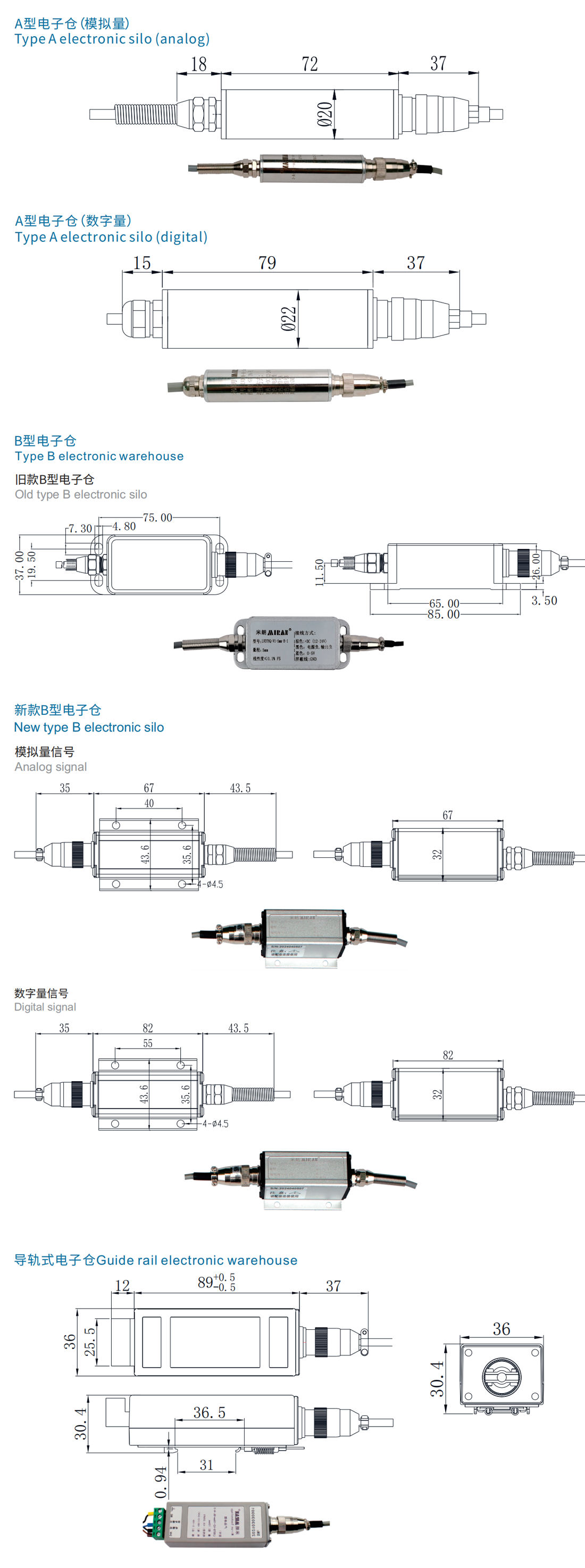

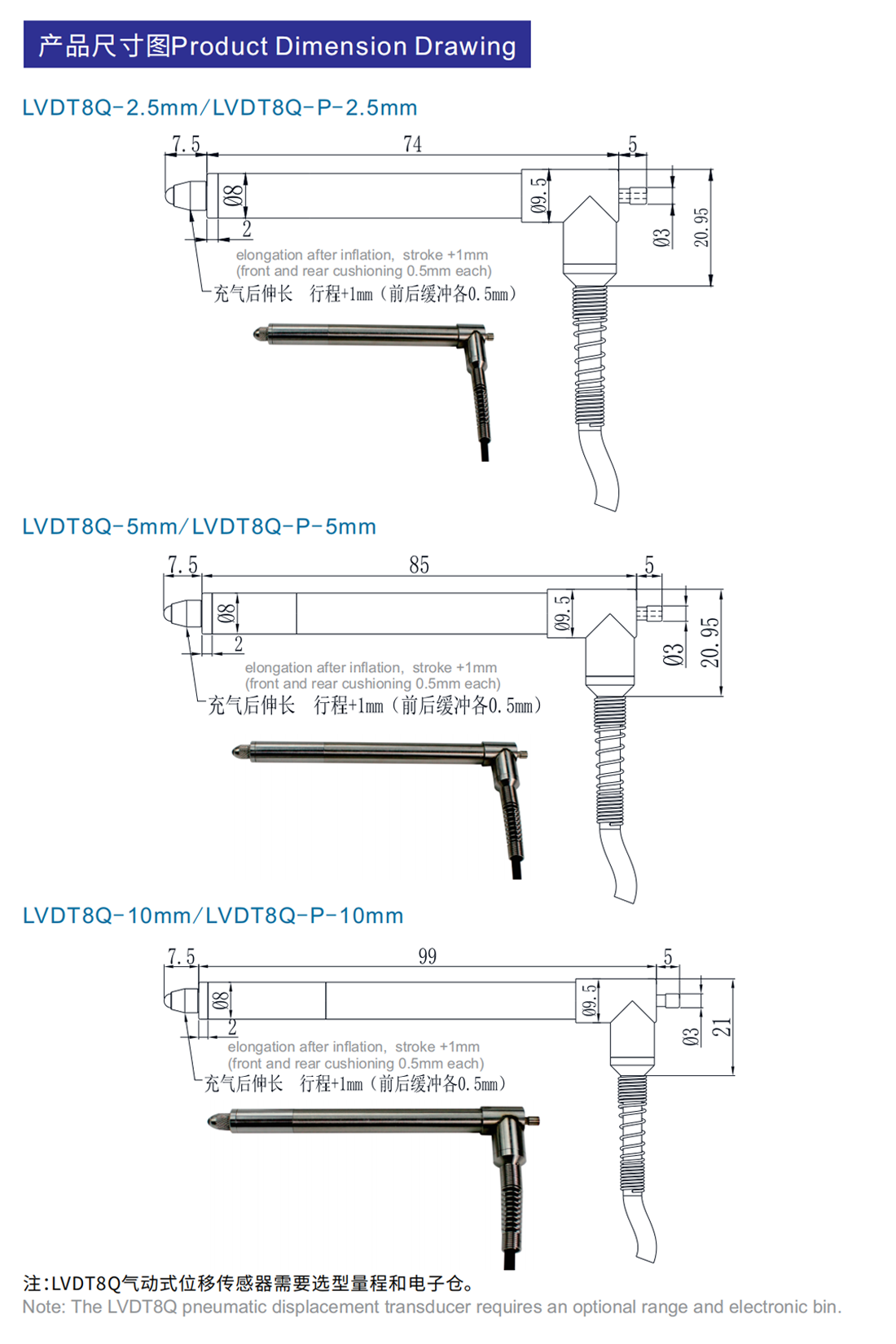

七、LVDT8Q氣動式位移傳感器安裝尺寸：
八、常用可選量程參考：
LVDT8Q-A-2.5mm-A-1、LVDT8Q-A-5mm-A-1、LVDT8Q-A-10mm-A-1。
如需詳詢產品參數及具體價格，請撥打服務熱線：18988775285 李工
